Кабельные муфты
Кабельные муфты концевые, муфты соединительные, муфты эпоксидные, муфты свинцовые.

Кабель и муфта понятие неразделимые, так появилось название кабельная муфта. Производятся кабельные муфты уже на протяжении более сорока лет.

Муфты кабельные - это электротехнические изделия, позволяющие производить качественное и надёжное соединение и оконцевание кабелей и проводов, при этом обеспечивая полную герметизацию соединений с высокими изоляционными свойствами. Соединения обладают механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетовому излучению и химическим воздействиям.

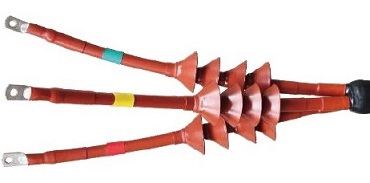

Концевая муфта 3КВТп-1

С самого начала предложения для потребителя были ограничены. На рынке были Свинцовые (СС) и Эпоксидные (СЭФ; КНЭ; КВЭл) муфты. На сегодняшний день эти муфты считаются устаревшими, но еще используются в соединениях.

Недостатки этих муфт значительны:

1.Свинцовые муфты не рекомендуется перевозить без тары, так как свинцовая труба, составляющая основу муфты, очень пластичная и легко деформируется.

2.Свинцовые муфты СС, свинцовая труба и почти все комплектующие могут храниться неограниченно долго, за исключением роликов (их срок хранения 1 год). Для эпоксидных муфт установлен срок хранения 1 год, он в основном обусловлен сохранностью отвердителя. Если с отвердителем все в порядке, то есть он не вытек и не испарился, то сама эпоксидная смола сохраняет свои свойства в течении 10-и лет. Но если можно избежать слов ЕСЛИ, то зачем с ними связываться!!!

Эпоксидные муфты легко могут быть заменены термоусаживаемыми и повсеместно ими заменяются. При этом они почти вытеснили эпоксидные муфты из обращения (СЭФы и КВЭлы для четырехжильного кабеля вообще сняты с производства). Это обусловлено тем, что термоусаживаемый материал во всех отношениях удобнее, проще в обращении и надежнее. Кроме того, эпоксидная смола признана экологически неблагоприятной.

На сегодняшней день все заводы производители и потребители предпочитают термоусаживаемые муфты.

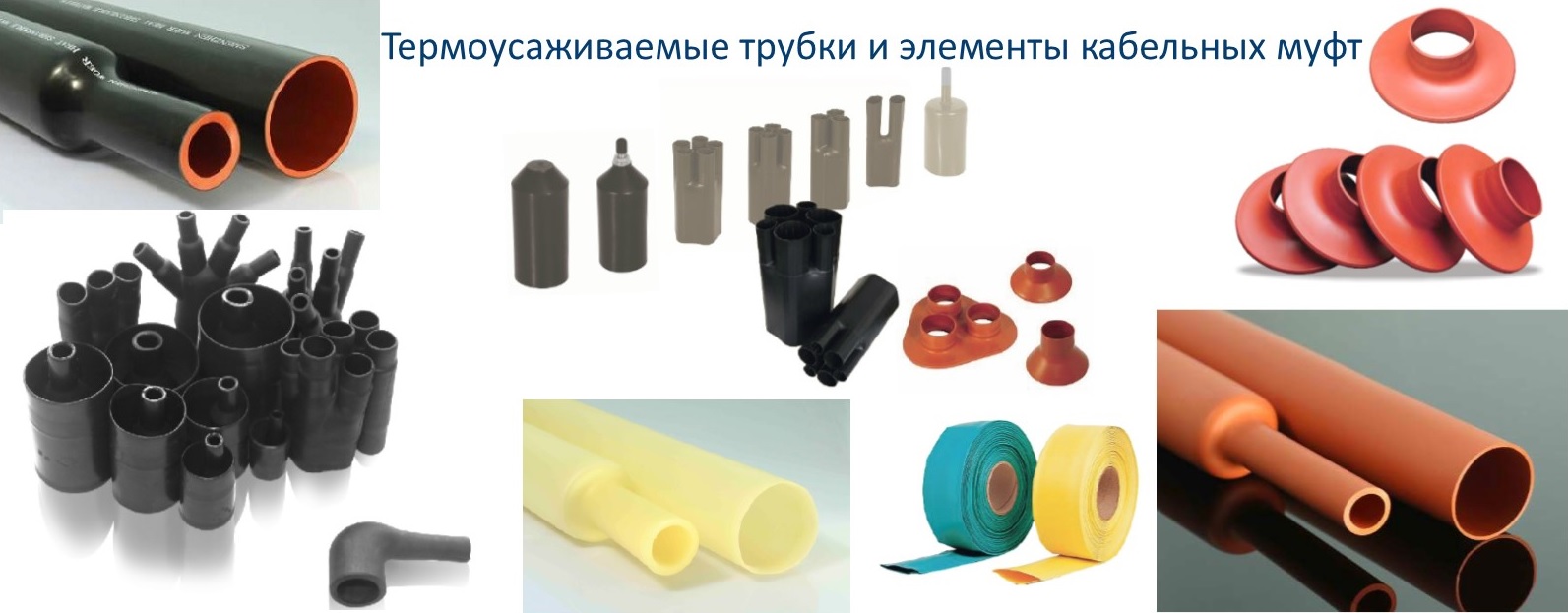

Это муфта, состоящая преимущественно из термоусаживаемых материалов. Термоусаживаемый материал обладает способностью к усадке при нагревании. Широкий диапазон усадки отдельных элементов позволяет использовать один типоразмер муфты для нескольких типов кабелей и сечений жил. На внутреннюю поверхность термоусаживаемых материалов нанесен термоплавкий клей-герметик, который расплавляется при нагревании и заполняет собой все пустоты. Термоусаживаемые муфты удобны в монтаже, обладают небольшим весом и компактной упаковкой. Они могут заменить почти все группы муфт.

Современные термоусаживаемые кабельные муфты делятся на группы:

Соединительные(СТП; СТп; ПСТ; ПСТб; ПСТк; СПТп)

Концевые (КВТп; ПКВТ; КНТп; ПКНТ; КкТ)

Соединительные муфты предназначены для соединения 3-х, 4-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией в общей алюминиевой или свинцовой оболочке.

Концевые муфты делятся на муфты наружной и внутренней установки.

Муфта КВТп - концевая внутренней установки термоусаживаемая.

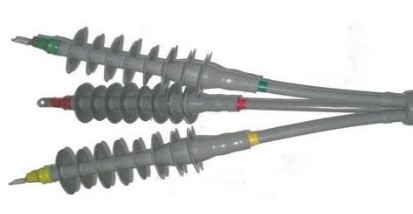

Муфта КНТп - концевая наружной установки термоусаживаемая.

По сравнению с набором комплектующих для КВТп в набор для КНТп добавлены изоляторы и пальцевые манжеты.

Концевые муфты внутренней установки предназначены для оконцевания 3-х и 4-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони.

Возникает главный вопрос:

Как выбрать муфту, какие параметры кабеля нужно для этого знать?

Чтобы правильно выбрать муфту необходимо знать следующие параметры:

- Назначение муфты (концевая или соединительная)

- Условия установки (наружной или внутренней установки; на воздухе или в грунте);

- На какое максимальное напряжение рассчитан кабель;

- Количество жил в кабеле и их сечение;

- Тип кабеля.

Пример: Нужна концевая муфта для установки в помещении для трехжильного кабеля с сечением жил 120 мм. кв. на напряжение до 10 кВ. Это, скорее всего, муфта КВТп 10-3*120 (КВТп 6). Можно ее заменить муфтой КВЭл 10-3*120, но обычно используют термоусаживаемые муфты, так как они универсальны (не зависят от типа кабеля) и удобнее в монтаже.

Если у Вас остались вопросы по подбору и приобретению кабельных муфт, наши менеджеры будут рады помочь Вам с выбором муфты и ответят на любые вопросы.

Наша фирма гарантирует Вам:

- быстрое рассмотрение Вашей заявки (в этот же день)

- максимальные сроки поставки

- качество продукции

- низкие цены

Мы ждем Ваших звонков.
